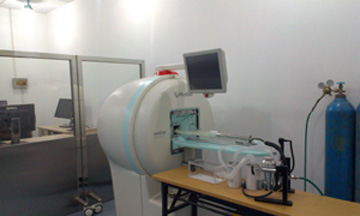

设备名称：	小动物SPECT/CT 活体影像系统
厂家型号：	Mediso nanoScan SPECT/CT
安装位置：	曾宪梓楼130室
联系人：	黄子成
联系方式：	电话：0592-2880646 邮箱：huangzicheng@xmu.edu.cn
对外服务：	参见《小动物活体成像平台开放使用办法》及《中心平台对内外服务申请流程》

工作原理：

单光子发射计算机断层成像仪（Single Photon Emission Computed Tomography，简称SPECT）是当前最为普及的核医学成像设备。其显像利用放射性同位素示踪原理和单光子探测技术，在分子水平显示活体动物组织器官的功能改变、细胞代谢、分子结合与信息传递等生物学特征和生化代谢过程。计算机断层扫描（Computed Tomography，简称CT）是利用组织对 X 射线吸收率的差异，可清晰显示活体动物组织结构和解剖学形态改变。SPECT /CT 是将 SPECT和CT有机地组合在一起，通过计算机进行连接并经特殊软件处理后可进行图像融合的多学科影像系统。

主要用途：

分子影像学被评为21世纪最有发展潜力的医学科学领域之一，分子影像可将活体动物实验或临床中的特定分子靶、代谢途径或细胞可视化。nanoScan® SPECT/CT采用多针孔准直SPECT成像和螺旋扫描技术，可对活体小鼠或大鼠全身SPECT成像实现“亚毫米级”空间分辨率。系统配有四个高性能NaI(TI)晶体探测器，厚度9.5mm，有效成像视野270mm×270mm，从而大大提升成像灵敏度。高性能探测器可实现更广的成像能量范围（20keV-600keV）和更高的能量分辨率（9.5 % @140 keV），可实现更多种类核素的活体SPECT成像（例如^99mTc, ¹¹¹In, ²⁰¹Tl, ¹⁵³Sm, ¹⁷⁷Lu, ¹⁸⁸Re, ¹²³I, ¹²⁵I, ¹³¹I和¹⁸F等），满足不同研究需要。成像平行孔准直器和多针孔准直器均可自由更换。系统可以实现多核素同步显像，并且可通过InterView™ FUSION专业影像处理软件实现高精数据处理和分析。InterView™ FUSION专业影像处理软件是一款多模态图像处理分析软件，不只适用于SPECT, PET, CT, MRI等多种模式图像，同时可以自动实现SPECT功能影像和CT解剖影像的高精度联合配准、融合。nanoScan® SPECT/CT系统还配有MultiCell™ 小动物影像环境控制系统，其中的密闭式小动物成像舱不但可实现与主机的快速连接，还与SPECT、CT、PET、MRI全面兼容。系统还可配置小动物生理监测和门控成像功能。

系统参数：
SPECT系统组成和性能参数：
Mediso NuclineTM　UHP超高性能SPECT探测器
四个由NaI(Tl)晶体、高性能PMT及全数字化处理电路组成的超高性能SPECT探测器
探测器晶体表面积：280mm×280mm
单个探测器固有成像视野：270mm×270mm
NaI(Tl)晶体厚度：9.5mm
光电倍增管（PMT）总数：144 个
SPECT成像孔径：50 – 280 mm可调
SPECT成像能量范围：20 - 600 keV
SPECT成像能量分辨率：<9 .5% @ ^99mTc
利用1024通道的多通道分析仪进行多个独立能量窗口的精确能谱解析，从而实现多核素同步SPECT成像
LIST-mode SPECT成像采集和数据处理（position, energy, timing）
基于CT的SPECT散射和衰减校正
Mouse-HRHS高敏度、高分辨率小鼠标准全身成像准直器
1）针孔数：16 针孔/准直器
2）等效针孔直径：1.2-1.37 mm
3）最高成像分辨率：0.85 mm
4）最高成像灵敏度：2000 cps/MBq
5）有效成像视野：Ø 30mm x 280 mm 轴长
Rat-HRHS高敏度、高分辨率大鼠标准全身成像准直器
1）针孔数：16 针孔/准直器
2) 等效针孔直径：1.47 -1.65 mm
3) 最高成像分辨率：1.4 mm
4) 最高成像灵敏度：1500 cps/MBq
5) 有效成像视野：Ø 60mm x 280 mm 轴长
Mouse-UHR超高分辨率小鼠局部成像准直器（钨＆金/铂金－铱合金）
1) 针孔数：25 针孔/准直器
2) 等效针孔直径：　0.2 mm
3) 最高成像分辨率：0.275 mm
4) 最高成像灵敏度：~200 cps/MBq
5) 有效成像视野：　Ø 16 mm x 280 mm 轴长
Mouse-UHS超高灵敏度小鼠局部成像准直器（钨＆金/铂金－铱合金）
1) 针孔数：25 针孔/准直器
2) 等效针孔直径：1.77-2.00 mm
3) 最高成像分辨率：<1 .0 mm
4) 最高成像灵敏度：10,000 cps/MBq
5) 有效成像视野：　Ø 16 mm x 280 mm 轴长

一套低能超高分辨型平行孔准直器，适用于较大动物成像
CT系统总体性能参数：
连续进床螺旋式扫描，可实现CT单次扫描轴向视场 (AFOV)：280mm
可变焦范围：最高7倍变焦倍数
CT最大重建视野径向视野：Ø 120 mm
最短曝光时间：10ms；最快成扫描速度：100 fps
X-线球管参数：
球管功率：80W
最大球管电流：1000 μA
球管峰值电压范围：30-90 kVp
CT空间分辨率(FWHM)：<30 μm＠10%mtf
铅质高度自屏蔽式辐射防护设计
CT探测器参数：
类型：高性能平板式CMOS探测器
探测器材料：Gd2O2S
探测器固有感光面积：150 mm x 120 mm
最大有效重建视野（FOV）：123mm×95mm
探测器像素数：3 Million pixels
