工作原理

 光声成像技术是基于光声转换现象的成像方法。在检测过程中，样品吸收入射激光的能量而发生热膨胀，伴随产生超声波，仪器将接收到的超声波转换为影像信息。样品对激光能量吸收的差异导致超声波强度的不同，从而形成影像的明暗差异。检测动物时，可根据对激光能量吸收水平的不同区分不同组织。光声成像技术结合光学和超声两种成像技术的优点，能实现对组织体较大深度的高分辨率、高对比度的功能成像。

主要用途

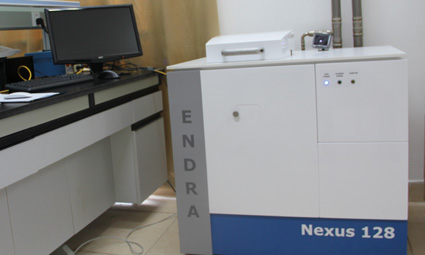

Endra Nexus 128是目前市场上唯一一款完全的3-D近红外光声成像系统，在生物医学基础研究和疾病相关的应用研究中具有广阔前景，可对小动物活体进行3D高分辨率、高对比度成像，精确分析探针的组织分布和动力学过程，可应用于小动物活体的心血管疾病（血管生成、心肌炎、血栓、心梗等）、淋巴、肿瘤、神经系统、血液病、血红蛋白浓度和血氧饱和度测量和功能影像等前沿性研究。

性能参数

1. Nd:YAG近红外脉冲激光器

功率：≤ 20mJ/脉冲

激光调谐范围：680-950 nm

脉冲频率：20 Hz

2. 超声波信号接收器

检测通道：128个

单个传感器直径：3mm

中心频率：5 MHz

探测直径：5 mm

扫描方式：360度水平旋转，3D体积扫描

3. 成像效果

视野范围：25 mm×25 mm×25 mm

分辨率：活体3D空间成像280微米，3D图像重建后断层分辨率为256 X 256 X 256，体像素大小为100微米
